Bomba de agua contra incendios Conjunto de bomba diesel/eléctrica/jockey Bomba contra incendios con panel de control

Estado de Disponibilidad:
Cantidad:
  • XBC

  • Kaiyuan

Descripción del producto

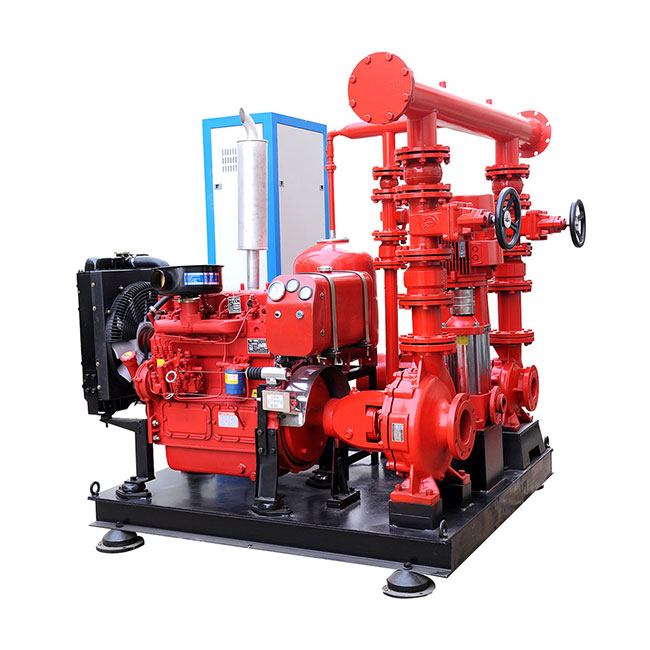

Bomba de agua contra incendios XBC Bomba diesel/eléctrica/jockey Bomba contra incendios con panel de control

0ESQUEMA:

Un equipo de extinción de incendios de último modelo, la serie de grupos de bombas de extinción de incendios con motor diésel XBC se desarrolla con éxito, cumpliendo estrictamente con el estándar nacional chino-GB6245 2006 " Requisito de rendimiento y método de prueba de bombas de extinción de incendios " y con NFPA20 " Instalación de bombas centrífugas contra incendios ".

Clasificados por estructuras de bomba instaladas (tipo de succión simple de etapa única, succión doble de etapa única, succión simple de etapa múltiple), este equipo puede clasificarse en tres subcategorías: XBC-IS, XBC-S y XBC-D.Son muy utilizados en muchas ocasiones.

Los motores diesel pueden ser de primeras marcas nacionales o internacionales, todos ellos con características de arranque estable, alta capacidad, estructura compacta, fácil mantenimiento y alta automatización.Son equipos de protección contra incendios con prestaciones avanzadas y fiables.


ESTRUCTURA Y FUNCIONES:

Las series de motores diésel X61 35, 12V1 35, 4102 4105, 61 02, 4100 495, etc. proporcionan energía para nuestras bombas.La unidad de bomba contra incendios consiste en una bomba contra incendios y estos motores diesel (también funcionan con embragues), que está unido a embragues de alta elasticidad, además de los componentes del tanque de diesel, tanque de agua de radiación, soplador, pantalla de control (para la unidad de automatización), etc. .

Al ser la unidad de control automático, un gabinete de control automático del motor diésel independiente (programable) lleva a cabo el arranque automático, el rendimiento y la conmutación automática del sistema (la unidad de la bomba del motor se cambia a la bomba del motor diésel o la unidad de la bomba del motor diésel a otra unidad), autoprotección (protección de advertencia y parada por sobrevelocidad del motor diesel, baja presión de aceite, alta temperatura del agua, tres veces de fallas en el arranque, advertencia de bajo voltaje del acumulador, etc.) y también se puede conectar al fuego centros de combate de usuarios o el dispositivo de auto-aviso de incendio con el propósito de monitoreo remoto.

Para mantener la unidad funcionando normalmente por debajo de 5 ℃, se puede equipar con un precalentador de refrigeración por agua AC220V.

El grupo de bombas contra incendios con motor diesel se puede formar como un sistema automático de suministro de artículos contra incendios (consulte la tabla 1), con una bomba eléctrica y una de mantenimiento de presión, como puede leer "Sistema de control del motor diesel".El equipo puede ser controlado conjuntamente con un centro de extinción de incendios.

Hay dos formas de entrada de agua: autovertido y succión.Se prefiere el primero debido al estándar de protección contra incendios.Si nuestros clientes solicitan especialmente los de succión, deben indicarlo para que nuestra empresa suministre un dispositivo automático de conducción de agua al vacío.Sin embargo, es necesario el cambio de dimensión de la unidad de bomba.


ESTRUCTURA Y PRINCIPIO DEL SISTEMA:

El sistema eléctrico de suministro de agua contra incendios generalmente consta de una bomba estabilizadora de presión, una bomba eléctrica (bomba de maíz) y una bomba automática de motor diesel (una de repuesto) y su principio de funcionamiento se manifiesta: por lo general, la presión de la red de tuberías se mantiene entre P1 (baja) y P2f (alto) La bomba estabilizadora arranca cuando la presión está por debajo de P1 y se detiene después de que sube a P2.Baja lentamente de P2 a P1 debido a la fuga de la red, la bomba estabilizadora vuelve a arrancar para mantener entre P1 y P2.Cuando se aumenta la cantidad de agua, la bomba estabilizadora no puede mantener la presión en P1 y baja rápidamente a P3, la bomba eléctrica arranca y la presión sube a PW (pozo) para satisfacer la demanda de agua contra incendios.En caso de corte de energía o falla en el funcionamiento de la electrobomba, la presión va bajando de P3 a P4, la bomba del motor diesel automáticamente entra en funcionamiento, luego sube a PW y proporciona agua.La bomba eléctrica o la bomba con motor diesel debe detenerse si hay algún juicio hecho por el hombre, si se trata de una gran fuga de la red de tuberías, es necesario agregar tanques estabilizadores de presión o hacer que la bomba estabilizadora de presión se abra normalmente para evitar arranques frecuentes


(1)    Equipo de control de bomba contra incendios con motor diesel semiautomático serie KYCK BH.

Este gabinete de control eléctrico (caja) tiene funciones de control manual y semiautomático y puede mostrar la presión del aceite, la temperatura del agua del motor diesel, la corriente de carga del acumulador y la advertencia de nivel demasiado bajo del tanque de aceite.Encienda automáticamente la bomba del motor diésel en caso de falla en la operación de la bomba eléctrica o apáguela bajo el estado de alarma de incendio y arranque de forma remota la bomba del motor diésel.Este modo de control se utiliza cuando la potencia del motor diesel es inferior a 110 KW.

(2) Equipo de control de bomba de extinción de incendios con motor diésel totalmente automático de la serie KYCK BZ.

Este gabinete de control eléctrico (caja) tiene una función de control manual y completamente automática y puede mostrar la presión y la temperatura del aceite del motor diesel y la temperatura del agua y una advertencia de emergencia, revelar la corriente de carga del acumulador, advertir en una condición anormal y cuando el nivel del el nivel de aceite en el tanque es demasiado bajo, así como a una velocidad extra alta o baja para detenerse y cuando se advierten tres fallas de arranque.Puede cargarse automáticamente cuando el voltaje de la batería es demasiado bajo, lo que podría conectarse a un centro de extinción de incendios o un dispositivo automático de alarma contra incendios para realizar el control de enlace remoto.Como unidad de bombas múltiples, puede realizar el cambio de unidades y la inspección periódica de la bomba contra incendios y la presión constante en la frecuencia de la red (esta función debe agregarse en el contrato de nuestros clientes).Esta forma de control se adapta al motor diesel de más de 110kw.


VOLUMEN DE SUMINISTRO:

Suministramos bomba contra incendios con motor diesel (incluido el tanque de aceite y el acumulador), embrague de alta elasticidad y su pedestal y gabinete de control eléctrico para el control.El sistema de suministro de agua para extinción de incendios automático formado por la presión de la bomba de extinción de incendios eléctrica y la bomba estabilizadora, etc. fabricados en esta empresa, de hecho, están compuestos por la bomba de extinción de incendios eléctrica, el grupo de bombas de estabilización de presión y el controlador de presión.Los cables de empalme para el gabinete de control y la unidad de bombeo no son asunto nuestro.
